1. Data Prestasi Penambat Ereksi:

1). sauh rata

GME Flat Anchor adalah alternatif kepada penambat plat.

Kegunaan utama adalah dalam elemen dengan kekuatan konkrit pada pengangkatan melebihi 25N/mm²

Plate-Lift Flat Foot Anchor, juga dikenali sebagai The Lift Spread Foot Anchor, ialah penambat serba boleh yang boleh digunakan untuk melabuhkan belakang dan mengangkut panel nipis. Penambat ini juga boleh digunakan untuk mendirikan panel. Aplikasi utamanya ialah elemen konkrit berdinding nipis, diangkat dari kedudukan mendatar ke menegak. Bentuk khas kepala penambat menghalang konkrit daripada retak. Penambat jenis ini biasanya digunakan dengan tetulang tambahan, yang diperlukan untuk operasi mencondongkan dan memusing. Beban kerja selamat penambat boleh ditingkatkan dengan menambah empat rebar 18" panjang #4 seperti yang ditunjukkan dalam lakaran. Penambat ini biasanya digunakan dalam papak/panel kerana kapasitinya dan kos rendah. Tersedia dalam kemasan tergalvani biasa atau celup panas .

Lain-lain Panjang dan kapasiti beban yang berbeza tersedia atas permintaan.

Faktor keselamatan ialah 3:1.

Keluli Tahan Karat 304(A2)/316(A4) tersedia atas permintaan Permukaan: Hitam(B)/Zink Plated(ZP)/Hot Dipped Galvanized(HDG) tersedia.

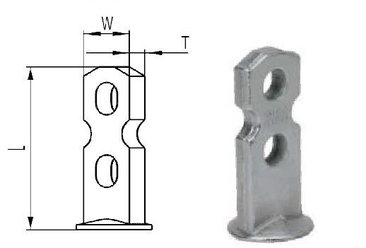

2). Sauh Dua Lubang

·Digunakan untuk menanggalkan panel daripada meja senget dan panel tersandung

·Juga sesuai untuk beban tegangan tinggi yang tidak boleh dipegang dengan penambat lain atau untuk panel yang dibina daripada konkrit ringan

· Beban kerja yang selamat sehingga 10 tan

·Berdasarkan faktor keselamatan 3:1

3). Sauh Plat Angkat Cincin

· Digunakan untuk angkat muka dan belakang unit berdinding nipis.

· Profil rendah dengan tapak lebar dan rata untuk kecemerlangan

· berlabuh

· Plat mendatar yang dikimpal ke bahagian bawah memberi

· mencipta kekuatan tarik keluar yang tinggi dalam aplikasi pelucutan, pengendalian dan ereksi.

· Berdasarkan faktor keselamatan 4:1

4). Jatuhkan Sauh Kaki Tempa

GME Drop Forged Foot Anchor ialah sauh tempa panas berkekuatan tinggi.

·Digunakan untuk menanggalkan panel daripada meja senget dan panel tersandung

·Juga sesuai untuk beban tegangan tinggi yang tidak boleh dipegang dengan penambat lain atau untuk panel yang dibina daripada konkrit ringan

· Beban kerja yang selamat sehingga 10 tan

·Berdasarkan faktor keselamatan 4:1

5). Plate Lift Forged Erection Anchor

Anchor Ereksi Palsu direka khusus untuk menyediakan kapasiti angkat yang lebih besar untuk lif tepi mendatar ke menegak. Sauh dipalsukan untuk menyediakan 20% lebih besar beban kerja selamat. Kepala sauh direka bentuk dengan dua tonjolan atau "telinga" pada kepala sauh yang memberikan perlindungan terhadap regangan konkrit. Tonjolan ini mengehadkan putaran klac cincin semasa tarikan sisi. Akibatnya, daya sisian dihantar terus ke tepi penambat dan bukannya konkrit. Sauh boleh didapati dalam kemasan tergalvani biasa atau celup panas.

6). Fleet-Lift Drop Forged Erection Anchor dengan Shear Plate

GME Fleet-Lift Drop Forged Erection Anchor dengan Shear Plate menghilangkan keperluan untuk bar ricih.

7).Sebarkan Sauh

Jangkar penyebaran sangat serba boleh. Ia menyediakan penambat yang cekap dalam kedua-dua panel nipis dan papak. Untuk aplikasi khas, tetulang tambahan boleh digabungkan dengan jangkar hamparan dengan menggunakan lubang tambahan.

Muatkan julat {{0}}.7t hingga 22.0t

Faktor keselamatan: 3:1

 8).Sauh Ereksi Sepihak

GME Unilateral Erection Anchor adalah Aplikasi yang serupa dengan Erection Anchor.

Berbeza dengan sauh ereksi, sauh ereksi Unilateral hanya boleh dikenakan beban dalam satu arah. Bentuknya menjadikannya sangat sesuai untuk komponen nipis.

Takik separuh bulatan disediakan untuk pemasangan tetulang pusing.

Faktor keselamatan: 3:1

9). Sauh Panel Sandwic

GME Sandwich Panel Anchor direka khas untuk digunakan dengan panel sandwic pratuang.

Faktor keselamatan: 3:1

10). Sauh ereksi

Penambat ereksi Kepala penambat berbentuk khas bermaksud beban pitching/pusing diambil oleh penambat dan bukan ke konkrit. Ini membantu menghalang ling konkrit. Penambat ditakuk untuk membantu dengan penempatan tetulang tambahan yang diperlukan dalam operasi pitching/pusing.

Muatkan julat 1.4t hingga 22.0t

Kumpulan Muatkan	Beban paksi	Kod	Dimensi (mm)
tan	tan		L	W	T
1.25	1.25	GME2002-1.25	120	30	6
2.5	1.4	GME2002014200	200	55	6
2.5	2.5	GME2002025230	230	55	10
5	4	GME2002040270	270	70	12
5	5	GME2002050290	290	70	16
10	7.5	GME2002075320	320	95	16
10	10	GME2002100390	390	95	20
26	12.5	GME2002125500	500	148	20
26	17	GME2002170500	500	148	25
26	22	GME2002220300	500	148	30

 11). X-Foot Ereksi Anchor

Untuk lif tepi mendatar ke menegak dan putaran ricih unit berdinding nipis.

· Kepala yang direka khas memberikan perlindungan tambahan terhadap spalling

· Untuk lif, gunakan ricih dan ketegangan pada penambat

· Badan yang direka khas membolehkan semua tetulang

· Tersedia dalam kapasiti 2T, 4T atau 8T

· Berdasarkan faktor keselamatan 4:1 Reka Bentuk Unggul Dua tonjolan keluli atau "telinga" pada kepala penambat memberikan perlindungan tambahan daripada terhantuk. Telinga ini memeluk kedua-dua belah klac cincin, mengehadkan putarannya semasa tarikan sisi. Akibatnya, daya sisian dihantar terus ke tepi penambat dan bukannya konkrit.

Badan Penambat Ereksi dibentuk untuk membolehkan tetulang penuh untuk sokongan yang selamat.

12). Penambat Pendirian Angkat Cincin dengan Plat Ricih

Menggabungkan keupayaan pengukuhan Ring Lift Anchor dengan prestasi bebas spall Erection Anchor

· Plat ricih menggantikan keperluan untuk bar ricih menjadikannya lebih mudah untuk dipasang

· Sesuai untuk bingkai "A" atau meja condong atau apabila lif tidak lurus ke atas

· Untuk lif yang hanya memerlukan ketegangan sauh

· Kapasiti ricih kurang daripada jangkar ereksi standard kerana panjang yang lebih pendek

· Beban kepala penambat adalah sama dengan penambat ereksi standard kerana panjangnya

· Sisi cembung membina kekuatan yang lebih baik tanpa menambah bahan

· Tersedia dalam kapasiti 2T, 2.5T, 4T, 5T, 8T, 10T

· Berdasarkan faktor keselamatan 4:1

13). Plat-Lift Ereksi Anchor

Plate-Lift Erection Anchor direka khusus untuk lif tepi mendatar ke menegak dan pengendalian elemen konkrit pratuang berdinding nipis. Dua tonjolan keluli atau "telinga" pada kepala penambat memberikan perlindungan terhadap regangan konkrit. Tonjolan ini mengehadkan putaran klac cincin semasa tarikan sisi. Akibatnya, daya sisian dihantar terus ke tepi penambat dan bukannya konkrit.

Badan Penambat Ereksi dibentuk untuk membolehkan tetulang penuh untuk sokongan yang selamat dan putaran bebas-lengan. Penambat Ereksi boleh didapati dengan bergalvani biasa atau celup panas.

Beban Kerja Selamat (Tan)	A	B	C	D	E	F	G	H	J	X
2	2"	8''	3/8,,	1-13/16" 2-3/8"		3-3/8-	5/8''	1''	1/2''	3/8"
4	2-1/2"	10-7/16'' 5/8"		2-1/2"	3-3/16"	4-7/16"	3/4''	1-1/4"	3/4''	7/16''
6	3-3/4"	13-1/4"	5/8"	3-1/8"	4"	5-3/4"	1''	1-3/4"	3/4"	5/8"
8	3-3/4"	13-1/4"	3/4"	3-1/8"	4"	5-3/4-	1''	1-3/4"	3/4"	5/8"

14). Plate-Lift Erection Anchor dengan Shear Plate

Plate-Lift Erection Anchor dengan Shear Plate direka khusus untuk mencondongkan elemen konkrit pratuang dari kedudukan mendatar kepada menegak. Plat ricih integral menghapuskan sebarang kemungkinan terlupa memasang bar ricih yang diperlukan.

Seperti pada Plate-Lift Erection Anchors yang lain, dua tonjolan keluli atau "telinga' di kepala sauh memberikan perlindungan terhadap regangan konkrit. "Telinga" ini menyekat putaran klac cincin semasa tarikan sisi. Akibatnya, daya sisian dihantar terus ke tepi sauh dan bukannya konkrit.

Badan penambat ereksi dibentuk untuk membenarkan tetulang penuh untuk sokongan yang selamat dan putaran bebas daripada spall.

Penambat Ereksi boleh didapati dengan bergalvani biasa atau celup panas.

Kumpulan Muatkan	Beban paksi	Kod	Dimensi (mm)
tan	tan		L	W	T
2.5	2.0	GME2010020200SP	200	55	10
4.0	GME2010040270SP	GME2010040270SP	70	16	16
10.0	6.0	GME2010060325SP	325	95	16
8.0	GME2010080325SP	GME2010080325SP	95	20	20

15). Plate-Lift Erection Anchor dengan Kepala 45 darjah dengan Plat Ricih

Plate-Lift Erection Anchor dengan 45 darjah Kepala dengan Shear Plate direka untuk digunakan apabila tepi angkat diserong pada sudut 45 darjah. Plat ricih yang dipasang di kilang menghilangkan keperluan untuk sebarang tetulang ricih tambahan. Sauh Ereksi boleh didapati biasa, atau tergalvani celup panas.

16). Fleet-Lift Sandwic Panel Erection Anchor

Fleet-Lift Sandwic Panel Erection Anchor direka untuk mendirikan pratuang, panel sandwic bertebat dengan kehilangan penebat minimum dan direka untuk digunakan dalam 2"×2"×2",3"×2"×3" dan 2"×2 Panel sandwic bertebat tebal "×4" Reka bentuk sauh membolehkannya mengagihkan beban sauh secara merata kepada kedua-dua konkrit Ini dicapai dengan menggunakan dua rebar yang dibengkokkan khas untuk sauh panel sandwic, dengan uniknya bentuk kepala penambat, dalam kombinasi dengan dua rebar bengkok, memindahkan kedua-dua beban ricih dan tegangan penambat ke dalam setiap konkrit Letakkan satu rebar bengkok melalui lubang atas penambat dan rebar kedua melalui lubang bawah penambat sauh ke bahagian atas dan bawah konkrit Kedua-dua rebar yang dibengkokkan khas mesti digunakan dengan sauh pendirian panel sandwic untuk mencapai beban kerja selamat yang ditunjukkan.

Fleet-Lift Sandwic Panel Erection Anchor dengan Shear Plate adalah serupa dalam reka bentuk dan tindakan tanpa plat ricih, di atas, kecuali ia lebih kecil secara keseluruhan dan mempunyai plat ricih terbina dalam Plat ricih meningkatkan kapasiti ricih apabila digunakan dalam ketebalan 2" .

17). Penambat Pendirian Panel Sandwic jenis rama-rama dengan Plat Ricih

GME Rama-rama jenis Sandwich Panel Erection Anchor direka untuk mendirikan pratuang, panel sandwic bertebat dengan min. kehilangan penebat. Anchor menggunakan Recess Former dan Ring Clutch standard. Panel Sandwic Wing Forged tersedia. Penambat dengan Plat Ricih mempunyai fungsi yang sama dalam reka bentuk tetapi meningkatkan kapasiti ricih.

·Berdasarkan faktor keselamatan 3:1

18). Plat-Angkat H-Anchor

Plate-Lift H-Anchor adalah unik dalam kesederhanaan reka bentuk. Ia menawarkan kekuatan luar biasa untuk mengangkat dan mengendalikan elemen pratuang, namun ia boleh digunakan dalam panel senipis 3". Penambat boleh dipratetap dengan mudah dalam bentuk "set basah" selepas konkrit dituangkan.

H-Anchor ialah penambat pengangkat pratuang terkuat dan paling ekonomik yang tersedia untuk pelucutan belakang. H-Anchors boleh didapati dalam kemasan tergalvani biasa dan celup panas.

19). Plat-Angkat L-Sauh

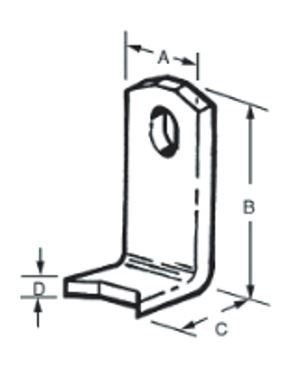

Plate-Lift L-Anchor ialah penambat yang sangat cekap. Penambat ini digunakan untuk kedua-dua pelucutan dan pendirian yang membawa beban tegangan dan/atau ricih (kecuali untuk ricih tepi dalam panel nipis). L-Anchor menghasilkan kekuatan tarik keluar yang sangat tinggi untuk saiznya, kerana reka bentuk kakinya. L-Anchor boleh diletakkan pada muka, belakang atau tepi panel yang lebih tebal yang membolehkan pelucutan belakang dan putarannya dari mendatar ke menegak. Sauh boleh didapati dalam kemasan tergalvani biasa atau panas-celup. Penambat ini memerlukan penggunaan klac gelang julat 2/5-tan dan palam ceruk julat beban 2/3-tan.

Plat-Angkat L-Anchor (tan x panjang)	Kod Produk	Ketebalan Panel Konkrit Pratuang	Jarak Tepi atau Sudut Minimum	Beban Kerja Selamat Ricih	Beban Kerja Selamat Ketegangan	A	B	C	D
1-tan x 4" panjang	FL050	5 minit.	12"	2,000 paun.	2,000 paun.	1-1/4"	4"	1-7/16"	3/16"

20). Sauh Pendirian Kaki Dipalsukan

· Sesuai untuk lif tepi mendatar ke menegak dan putaran ricih unit berdinding nipis

· Kepala yang direka khas memberikan perlindungan tambahan terhadap spalling

· Badan yang direka khas membolehkan tetulang penuh

· Tersedia dalam kapasiti 2.5T, 5T, 10T

· Berdasarkan faktor keselamatan 4:1

Reka Bentuk Unggul Dua tonjolan keluli atau "telinga" pada kepala penambat memberikan perlindungan tambahan terhadap spalling. Telinga ini memeluk kedua-dua belah klac cincin, mengehadkan putarannya semasa tarikan sisi. Akibatnya, daya sisian dihantar terus ke tepi penambat dan bukannya konkrit. Badan Penambat Ereksi dibentuk untuk membolehkan tetulang penuh untuk sokongan yang selamat dan putaran bebas-lengan.
